Наши работы / Технический макет вывески «КОФЕЙНЯ» для фрезеровки на ЧПУ-станке

Технический макет вывески «КОФЕЙНЯ» для фрезеровки на ЧПУ-станке

Дата проекта:
25.01.2025

Изготовление макета для фрезеровки вывески «КОФЕЙНЯ»: подготовка к производству

Ростов-на-Дону — разработка технического макета для ЧПУ-фрезеровки вывески кофейни

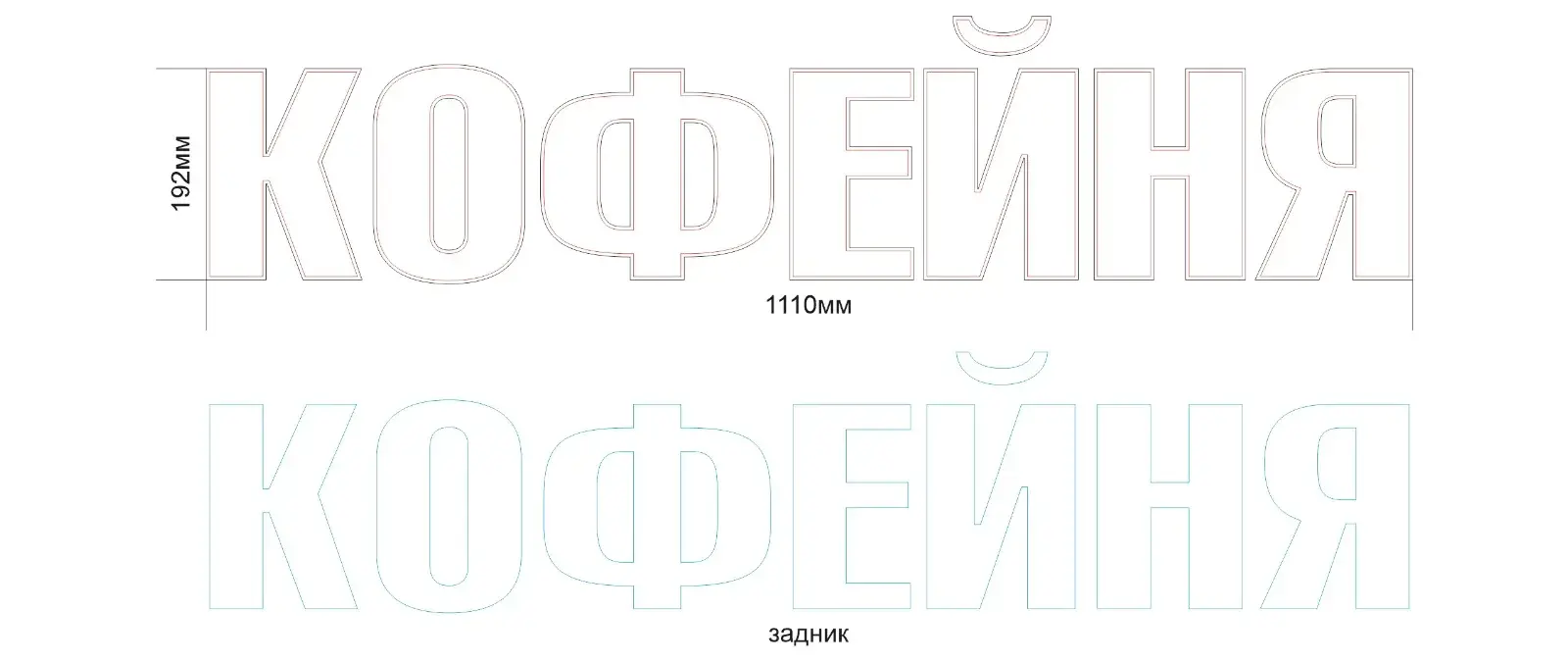

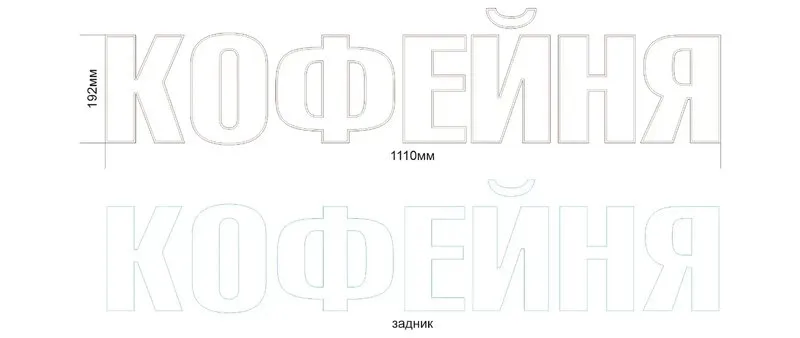

Перед вами пример разработки технического макета для фрезеровки вывески «КОФЕЙНЯ» в Ростове-на-Дону. Задача заключалась в создании точного чертежа объемных букв для последующего изготовления на ЧПУ-фрезерном станке. Макет подготовлен с учетом технологических требований: равномерная толщина контура, оптимальные размеры (высота букв 192 мм, общая ширина 1110 мм), возможность масштабирования и адаптации под разные материалы.

Задача: разработать макет вывески в векторном формате (DXF, CDR, AI) для передачи в производство, обеспечив четкость контуров, точность размеров и удобство фрезеровки.

Ключевые особенности макета

📐
Точные размеры

Высота букв — 192 мм, общая ширина композиции — 1110 мм. Оптимальные пропорции для хорошей читаемости с расстояния 5–10 метров.

✂️
Готовность к фрезеровке

Макет имеет равномерную толщину линий, четкие контуры, отсутствие лишних элементов. Подготовлен для передачи на ЧПУ-станок.

🎨
Универсальность материалов

Макет подходит для фрезеровки из фанеры, МДФ, акрила, композита. Возможна последующая покраска, ламинация, УФ-печать или установка подсветки.

Параметры разработанного макета

📏 Габариты

Ширина: 1110 мм, высота букв: 192 мм. Толщина линий контура: равномерная (3–5 мм в зависимости от настройки фрезы).

🖥️ Форматы файлов

Макет подготовлен в форматах DXF, CDR, AI — стандартные для передачи на ЧПУ-фрезерные станки. Возможно предоставление в других форматах по запросу.

🔧 Технологическая подготовка

Учтены припуски на фрезеровку, компенсация радиуса фрезы, возможность скругления углов для безопасности и эстетики.

🛠️ Рекомендуемые материалы

Фанера 10–16 мм, МДФ 10–16 мм, акрил 8–12 мм, алюминиевый композит 3–4 мм (с усилением). Выбор зависит от бюджета и условий эксплуатации.

🎨 Варианты отделки

Покраска в любой цвет по каталогу RAL, ламинирование пленкой ПВХ (глянец/матовость), УФ-печать, установка LED-подсветки (контурная или внутренняя).

⚙️ Точность изготовления

Современное ЧПУ-оборудование обеспечивает точность до 0,1 мм. Допустимые отклонения по габаритам — ±1 мм.

Как будет изготавливаться вывеска по этому макету

✂️
Фрезеровка
ЧПУ-станок, фреза 3–6 мм, скорость 300–600 мм/с
🔧
Обработка краев
Шлифовка, снятие фаски, грунтовка
🎨
Покраска
Покрасочная камера, 2 слоя + лак
💡
Подсветка (опционально)
LED-лента 12V, контурная или внутренняя
🔩
Крепление
Кронштейны, анкерные болты, монтажный скотч
⏱️
Срок производства
1–3 рабочих дня (фрезеровка + отделка)

💰 Преимущества для бизнеса заказчика

✅ Готовый макет для производства: не нужно тратить время на чертежи — сразу можно отправлять на фрезеровку.

✅ Точные размеры: высота букв 192 мм, ширина 1110 мм — оптимально для читаемости с расстояния.

✅ Универсальность материалов: макет подходит для фанеры, МДФ, акрила, композита — выбирайте под бюджет и задачи.

✅ Возможность подсветки: конструкция позволяет легко добавить LED-подсветку для работы в темное время.

✅ Лаконичный дизайн: современный рубленый шрифт без засечек подходит для любой концепции кофейни.

✅ Экономия времени: макет подготовлен с учетом технологических требований — фрезеровка без доработок.

✅ Масштабируемость: при необходимости можно изменить размеры под конкретную локацию.

✅ Простота монтажа: модульная конструкция легко крепится на фасад или стену.

📐 Что получит заказчик макета

✅ Векторный файл в форматах DXF, CDR, AI — готов для передачи на ЧПУ-станок.

✅ Чертеж с размерами — для контроля соответствия.

✅ Консультация по материалам и технологии — поможем выбрать оптимальный вариант.

✅ Возможность внесения правок — доработаем макет под ваши требования.

✅ Исходные файлы — вы владелец макета, можете тиражировать его.

✅ Поддержка при производстве — ответим на вопросы фрезеровщика.

Этапы разработки макета

1️⃣
Анализ задачи

Определение требуемого размера, шрифта, типа вывески (объемные буквы, подложка, подсветка).

2️⃣
Подбор шрифта

Выбор рубленого гротеска для хорошей читаемости и современного вида.

3️⃣
Создание векторного контура

Построение точных контуров букв с равномерной толщиной линий в CorelDRAW / Adobe Illustrator.

4️⃣
Настройка размеров

Масштабирование до высоты букв 192 мм, общей ширины 1110 мм. Проверка пропорций.

5️⃣
Подготовка к фрезеровке

Добавление компенсации на радиус фрезы, скругление углов, создание управляющей программы (G-code).

6️⃣
Экспорт файлов

Сохранение в форматах DXF, CDR, AI для передачи в производство.

7️⃣
Согласование и передача

Предоставление макета заказчику, консультация по материалам и постобработке.

Технические детали макета

📐
Общая ширина
1110 мм
📏
Высота букв
192 мм
🔤
Шрифт
Рубленый гротеск (без засечек)
✂️
Толщина линии
3–5 мм (равномерная)
🖨️
Форматы файлов
DXF, CDR, AI
⏱️
Срок разработки
1–2 рабочих дня
🛠️
Точность
до 0,1 мм
💻
ПО
CorelDRAW, Adobe Illustrator, AutoCAD

✅ Результат

📐 Готовый технический макет — чертеж вывески «КОФЕЙНЯ» с точными размерами (192×1110 мм).

🖨️ Файлы для производства — DXF, CDR, AI, готовые для загрузки в ЧПУ-станок.

🎨 Универсальность — макет подходит для фрезеровки из фанеры, МДФ, акрила, композита.

⚡ Готовность к доработке — можно добавить подсветку, изменить цвет, масштабировать.

Ценность этого кейса для портфолио

📐 Технический макет для производства

Опыт разработки макета под ЧПУ-фрезеровку с учетом всех технологических требований.

🎨 Минималистичный дизайн

Лаконичный рубленый шрифт — универсальное решение для любой кофейни.

📏 Точные размеры

Высота букв 192 мм, ширина 1110 мм — оптимальные пропорции для читаемости.

🛠️ Готовность к производству

Макет передан в форматах, принимаемых большинством ЧПУ-станков.

🔄 Возможность кастомизации

Макет легко адаптируется под разные материалы, цвета, наличие подсветки.

📍 Работа в Ростове-на-Дону

Реализация проекта для локальной кофейни.

❓ Часто задаваемые вопросы о макетах для фрезеровки

🔹 Какие форматы файлов вы передаете?
Мы передаем макеты в форматах DXF, CDR, AI. Это стандартные форматы для большинства ЧПУ-станков. При необходимости можем сохранить в DWG, PDF, EPS.
🔹 Можно ли изменить размер макета?
Да, макет легко масштабируется. Мы можем подготовить чертеж под любые размеры за дополнительную плату.
🔹 Какой материал лучше выбрать для вывески?
Для бюджетного варианта — фанера 10–16 мм. Для премиального — акрил или алюминиевый композит с подсветкой.
🔹 Можно ли добавить подсветку?
Да, макет предусматривает возможность установки LED-ленты (контурная подсветка) или внутренних светодиодов.
🔹 Сколько времени занимает разработка макета?
Стандартный срок: 1–2 рабочих дня (от утверждения эскиза до готовых файлов).
🔹 Могу ли я получить исходные файлы?
Да, после оплаты мы передаем все исходные файлы. Вы являетесь правообладателем макета.
🔹 Вы помогаете с выбором материала и подрядчика для фрезеровки?
Да, мы консультируем по выбору материалов и можем порекомендовать проверенных подрядчиков по ЧПУ-фрезеровке.

Нужен макет для фрезеровки вывески?

Разработаем технический макет любой сложности: объемные буквы, логотипы, декоративные элементы. Подготовим файлы для ЧПУ-станков, поможем с выбором материалов и постобработкой. Работаем с кафе, кофейнями, магазинами и офисами в Ростове-на-Дону и области.

📐 Заказать макет

P.S. Предоставляем исходные файлы, консультируем по производству. Срок разработки — от 1 дня.

Обсудить проект
